Procedimento per l'impostazione del
foglio di stampa per la stampa lito-offset a foglio
Diamo qui una procedura per
l'impostazione del foglio di stampa, applicabile nei casi più comuni,
e anche in alcuni casi meno comuni.
Salvo dove diversamente specificato, tutte le dimensioni indicate qui sono
in cm.
Impostazione del foglio di stampa contenente una segnatura
- Si consideri il formato finito della pagina:
la singola pagina, formato finito
- Si considerino le dimensioni della doppia pagina (si immagini di
aprire le pagine di un libro):
la doppia pagina, formato finito
- Si consideri il formato massimo della macchina da stampa, e si
considerino tra le due serie elefante e protocollo, i due formati più
grandi utilizzabili
I formati massimi delle normali serie di stampa, utilizzabili su una
macchina da stampa a foglio
- Si consideri che, su questi due formati le pagine potrebbero essere
disposte in due direzioni diverse:
formato foglio più piccolo, dorso parallelo al lato lungo
(lato pinza) del foglio
formato foglio più piccolo, dorso parallelo al lato corto
(lato squadra) del foglio
formato foglio più grande, dorso parallelo al lato lungo
(lato pinza) del foglio
formato foglio più grande, dorso parallelo al lato corto
(lato squadra) del foglio
È chiaro che tra queste quattro possibilità ce ne sarà una che permetterà di
utilizzare meglio la superficie del foglio.
- Si scrivano i seguenti 4 schemi di calcolo:
foglio formato "piccolo":
| dimensioni foglio: |
lato lungo del foglio
"piccolo" (lato pinza) |
x |
lato corto del foglio
"piccolo" (lato squadra) |
| dimensioni doppia pagina: |
lato pagina parallelo al dorso |
x |
lato doppia pagina perpendicolare al dorso |
foglio formato "piccolo":
| dimensioni foglio: |
lato lungo del foglio
"piccolo" (lato pinza) |
x |
lato corto del foglio
"piccolo" (lato squadra) |
| dimensioni doppia pagina: |
lato doppia pagina perpendicolare al dorso |
x |
lato pagina parallelo al dorso |
foglio formato "grande":
| dimensioni foglio: |
lato lungo del foglio
"grande" (lato pinza) |
x |
lato corto del foglio
"grande" (lato squadra) |
| dimensioni doppia pagina: |
lato pagina parallelo al dorso |
x |
lato doppia pagina perpendicolare al dorso |
foglio formato "grande":
| dimensioni foglio: |
lato lungo foglio "grande"
(lato pinza) |
x |
lato corto foglio "grande"
(lato squadra) |
| dimensioni doppia pagina: |
lato doppia pagina perpendicolare al dorso |
x |
lato pagina parallelo al dorso |
Dividendo i valori sulla stessa colonna (arrotondando per difetto al valore
intero) di ogni schema di calcolo si vedranno quante doppie pagine si
potrebbero disporre in corrispondenza di quel lato del foglio.
Si partirà dal risultato più "conveniente" (ossia dove si riescono a fare
stare più pagine) e si verificherà, calcolando il resto di ciascuna
divisione, se c'è sufficiente spazio per i rifili. In caso negativo si
passerà a prendere in considerazione il secondo risultato più conveniente, e
così via.
Si verificherà poi, in caso di resti grandi, se è necessario effettuare dei
rifili preliminari.
Ma sarà certo più semplice capire la
procedura di calcolo facendo alcuni esempi...
Esempio 1
Avendo a disposizione una macchina da stampa lito-offset a foglio di formato
102 x 72 cm, non convertibile, e dovendo stampare le
segnature di un libro le cui pagine sono in formato 21 x 29 cm, in cui sono
presenti immagini smarginate, si scelga l'impostazione del foglio
più conveniente, allo scopo di ridurre il più possibile i tempi di tiratura
e di ridurre il più possibile gli scarti di carta.
Il formato finito della pagina è 21 x 29, con il dorso parallelo al lato
lungo della pagina (è un formato a libro):

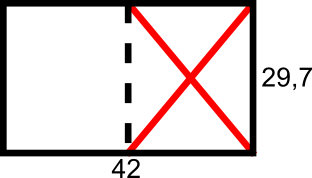

Le dimensioni della doppia pagina misurano 42 x 29:
I formati carta delle serie "elefante" e "protocollo"
utilizzabili su una macchina di formato massimo 102 x 72 sono:
- 88 x 64 ("protocollo")
- 100 x 70 ("elefante")
Si scrivano i 4 schemi di calcolo, e si eseguano le divisioni e si
calcolino i resti:
|

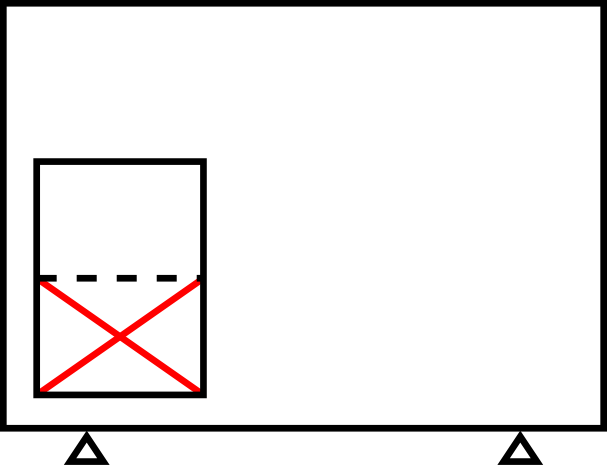

88 |
x |
64 |
|
|
|
29 |
x |
42 |
|
|
|
3 |
|
1 |
-->
|
3 x 1 doppie pagine, ossia 3 doppie pagine, ossia 6 pagine, ossia
se consideriamo bianca e volta, abbiamo un XII (che è una segnatura
irregolare) |
| R: |
1 |
|
22 |
|
|
nella prima colonna è 88 : 29 = 3 con il resto di 1;
nella seconda colonna è 64 : 42 = 1 con il resto di 22.
|
88 |
x |
64 |
|
|
|
42 |
x |
29 |
|
|
|
2 |
|
2 |
--> |
2 x 2 doppie pagine, ossia 4 doppie pagine, ossia 8 pagine, ossia
se consideriamo bianca e volta, abbiamo un XVI |
| R: |
4 |
|
6 |
|
|
nella prima colonna è 88 : 42 = 2 con il resto di 4;
nella seconda colonna è 64 : 29 = 2 con il resto di 6.
|

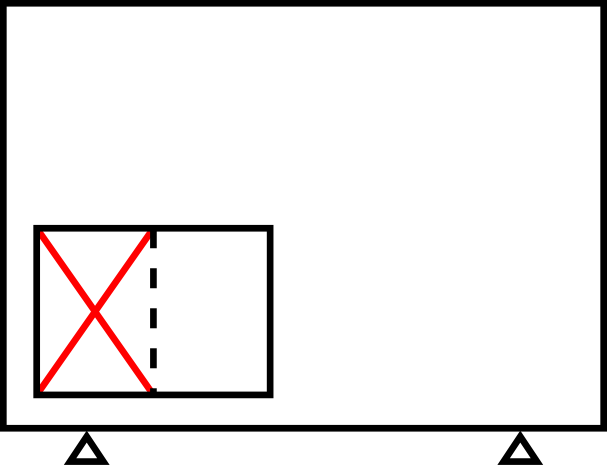

100 |
x |
70 |
|
|
|
29 |
x |
42 |
|
|
|
3 |
|
1 |
--> |
3 x 1 doppie pagine, ossia 3 doppie pagine, ossia 6 pagine, ossia
se consideriamo bianca e volta, abbiamo un XII (che è una segnatura
irregolare) |
| R: |
13 |
|
28 |
|
|
nella prima colonna è 100 : 29 = 3 con il resto di 13;
nella seconda colonna è 70 : 42 = 1 con il resto di 28.
|
100 |
x |
70 |
|
|
|
42 |
x |
29 |
|
|
|
2 |
|
2 |
--> |
2 x 2 doppie pagine, ossia 4 doppie pagine, ossia 8 pagine, ossia
se consideriamo bianca e volta, abbiamo un XVI |
| R: |
16 |
|
12 |
|
|
nella prima colonna è 100 : 42 = 2 con il resto di 16;
nella seconda colonna è 70 : 29 = 2 con il resto di 12.
È evidente che risultano più convenienti il secondo e
il quarto schema, poiché ci stanno più pagine sul foglio
(16, anziché 12), ma il secondo risulterebbe più conveniente rispetto al
quarto perché utilizza un formato del foglio più piccolo (88 x 64 anziché
100 x 70).
|
88 |
x |
64 |
|
42 |
x |
29 |
|
2 |
|
2
|
| R: |
4
|
|
6 |
Per capire se possiamo effettivamente utilizzare questa impostazione
dobbiamo però analizzare i resti, e vedere se ci permettono di distribuire
i rifili correttamente.

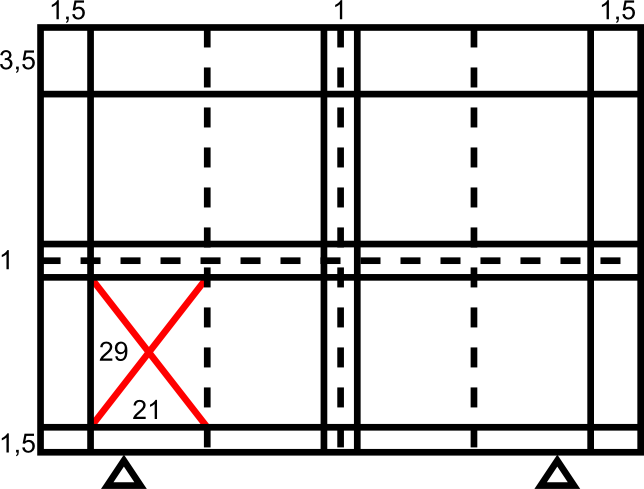

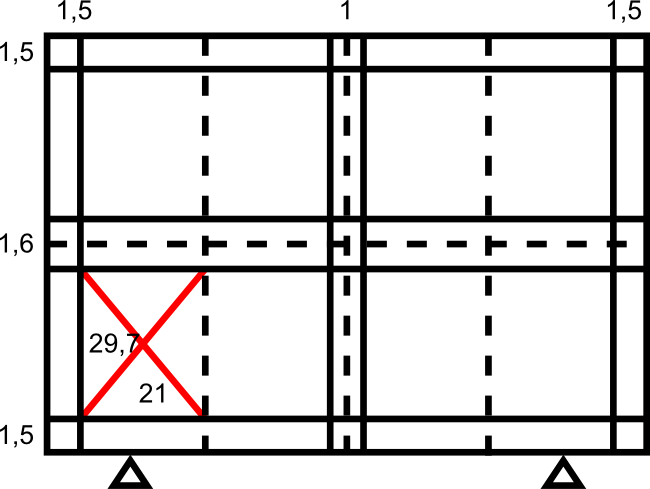

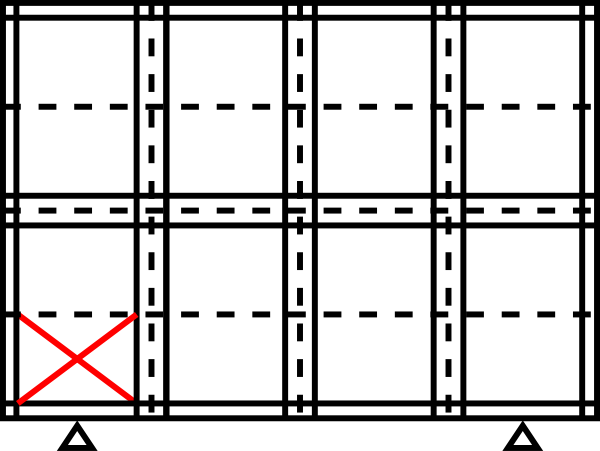

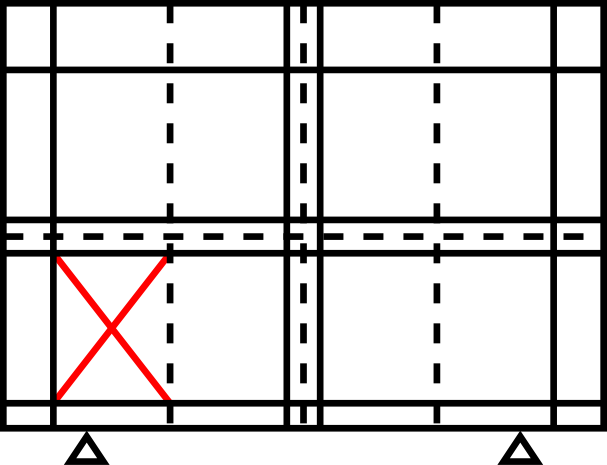

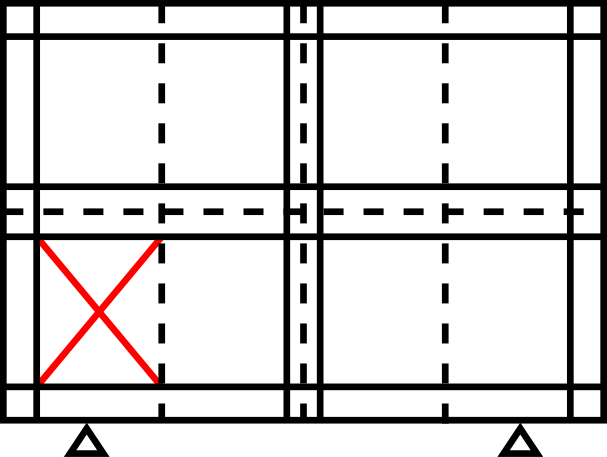

Per fare ciò cominciamo con il disegnare lo schema dell'impostazione in
XVI:
Lungo il lato corto del foglio (quello che misura 64 cm) dobbiamo
distribuire 6 cm di rifili.
Poiché sono presenti immagini smarginate dovremo
mettere il rifilo sul lato pinza di almeno 1,5 cm per tenere conto del bianco
pinza.
È buona norma comunque, salvo casi particolari che analizzeremo più
avanti, non eccedere questo valore: la parte del foglio in prossimità del
lato pinza è quella dove si ha un miglior registro di stampa migliore, e
quindi è bene tenere la parte stampata più vicino possibile al lato pinza
(rispettando però lo spazio per il bianco pinza).
Al centro del lato corto, in orizzontale, abbiamo un doppio taglio (che
viene dal rifilo trilaterale fatto in corrispondenza della piega): abbiamo
visto che la dimensione normale di questo rifilo è 2 x 0,5 = 1 cm.
Quello che avanza lo possiamo mettere in contropinza, e sarà un rifilo di
3,5 cm. Sommando tutti i rifili abbiamo infatti: 1,5 + 1 + 3,5 = 6 cm che
è proprio il resto che abbiamo nello schema di calcolo.
Ricordiamo che se un rifilo supera - indicativamente - i 2 cm, esso non
può essere tagliato dalla taglierina trilaterale, e dovrà quindi essere
tagliato preliminarmente.
L'alternativa sarebbe aumentare un po' le dimensioni dei rifili, sempre
ricordando che la loro somma deve dare comunque 6 cm.
Lungo il lato lungo del foglio (quello che misura 88 cm) dobbiamo
distribuire 4 cm di rifili, sempre ricordando che il rifilo "normale" è di
almeno 0,5 cm, e che è bene evitare, se possibile, di avere rifili
superiori a 2 cm, per evitare di dovere eseguire dei rifili preliminari.
Possiamo ad esempio mettere due rifili da 1,5 cm a destra e sinistra, e
il rifilo dato dal doppio taglio centrale da 2 x 0,5 = 1 cm. La somma di
tutti i rifili sarà 1,5 + 1 + 1,5 = 4 cm che è proprio il resto che
abbiamo nello schema di calcolo.
Esempio 2 - caso dell'impostazione "in pinza lavoro"
Avendo a disposizione una macchina da stampa lito-offset a foglio di
formato 72 x 52 cm, non convertibile, e dovendo stampare
le segnature di un libro le cui pagine sono in formato 12 x 16 cm, in cui
non sono presenti immagini smarginate, si scelga
l'impostazione del foglio più conveniente, allo scopo di ridurre il più
possibile i tempi di tiratura e di ridurre il più possibile gli scarti di
carta.
Il formato finito della pagina è 12 x 16, con il dorso parallelo al lato
lungo della pagina (è un formato a libro):
Le dimensioni della doppia pagina misurano 24 x 16:
I formati carta delle serie "elefante" e "protocollo"
utilizzabili su una macchina di formato massimo 72 x 52 sono:
- 64 x 44 ("mezzo protocollo")
- 70 x 50 ("mezzo elefante")
Si scrivano i 4 schemi di calcolo, e si eseguano le divisioni e si
calcolino i resti:
|
64 |
x |
44 |
|
|
|
16 |
x |
24 |
|
|
|
4 |
|
1 |
-->
|
4 x 1 doppie pagine, ossia 4 doppie pagine, ossia 8 pagine,
ossia se consideriamo bianca e volta, abbiamo un XVI, ma sarebbero
disposte in una maniera inconsueta (provare a disegnarle) |
| R: |
0 |
|
20 |
|
si vede inoltre che non c'è spazio per i rifili
|
nella prima colonna è 64 : 16 = 4 con il resto di 0;
nella seconda colonna è 44 : 24 = 1 con il resto di 20.
|
64 |
x |
44 |
|
|
|
24 |
x |
16 |
|
|
|
2 |
|
2 |
--> |
2 x 2 doppie pagine, ossia 4 doppie pagine, ossia 8 pagine,
ossia se consideriamo bianca e volta, abbiamo un XVI |
| R: |
16 |
|
12 |
|
|
nella prima colonna è 64 : 24 = 2 con il resto di 16;
nella seconda colonna è 44 : 16 = 2 con il resto di 12.
|
70 |
x |
50 |
|
|
|
16
|
x |
24 |
|
|
|
4
|
|
2 |
--> |
4 x 2 doppie pagine, ossia 8 doppie pagine, ossia 16 pagine,
ossia se consideriamo bianca e volta, abbiamo un XXXII |
| R: |
6 |
|
2 |
|
|
nella prima colonna è 70 : 16 = 4 con il resto di 6;
nella seconda colonna è 50 : 24 = 2 con il resto di 2.
|
70 |
x |
50 |
|
|
|
24 |
x |
16 |
|
|
|
2 |
|
3 |
--> |
2 x 3 doppie pagine, ossia 6 doppie pagine, ossia 12 pagine,
ossia se consideriamo bianca e volta, abbiamo un XXIV (che è una
segnatura irregolare) |
| R: |
22 |
|
2 |
|
|
nella prima colonna è 70 : 24 = 2 con il resto di 22;
nella seconda colonna è 50 : 16 = 3 con il resto di 2.
È evidente che risulta più conveniente il terzo schema,
poiché ci stanno più pagine sul foglio (32 anziché 24, o 16)
|
70 |
x |
50 |
|
16 |
x |
24 |
|
4 |
|
2
|
| R: |
6
|
|
2 |
Per capire se possiamo effettivamente utilizzare questa impostazione
dobbiamo però analizzare i resti, e vedere se ci permettono di
distribuire i rifili correttamente.

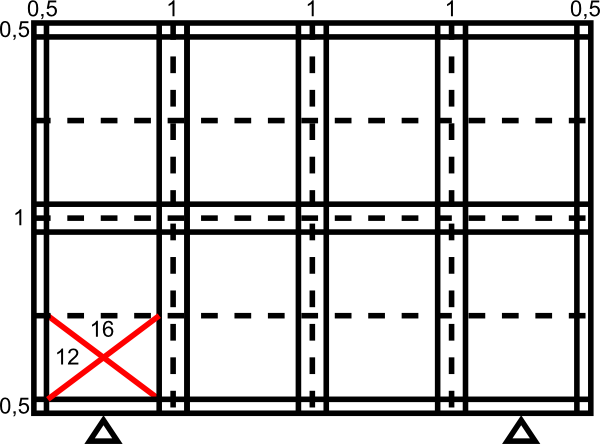

Per fare ciò cominciamo con il disegnare lo schema dell'impostazione in
XVI:
Lungo il lato corto del foglio (quello che misura 50 cm) dobbiamo
distribuire 2 cm di rifili.
Poiché non sono presenti immagini smarginate è
possibile utilizzare l'impostazione in pinza-lavoro, e mettere soltanto
0,5 cm di rifilo, in quanto il bianco pinza potrà
"invadere" la pagina finita.
Al centro del lato corto, in orizzontale, abbiamo un doppio taglio (che
viene dal rifilo trilaterale fatto in corrispondenza della piega):
abbiamo visto che la dimensione normale di questo rifilo è 2 x 0,5 = 1
cm.
Quello che avanza lo possiamo mettere in contropinza, e sarà un rifilo
di 0,5 cm. Sommando tutti i rifili abbiamo infatti: 0,5 + 1 + 0,5 = 2 cm
che è proprio il resto che abbiamo nello schema di calcolo.
Lungo il lato lungo del foglio (quello che misura 70 cm) dobbiamo
distribuire 6 cm di rifili, sempre ricordando che il rifilo "normale" è di
almeno 0,5 cm.
Possiamo ad esempio mettere due rifili da 1,5 cm a destra e sinistra, e
i rifili dati dai 3 doppi tagli da 2 x 0,5 = 1 cm. La somma di tutti i
rifili sarà 1,5 + 1 + 1 + 1 + 1,5 = 6 cm che è proprio il resto che
abbiamo nello schema di calcolo.
Esempio 3 - caso del foglio girato in macchina
Avendo a disposizione una macchina da stampa lito-offset a foglio di
formato 102 x 72 cm, convertibile, e dovendo stampare le
segnature di un libro le cui pagine sono in formato A4, in cui sono
presenti immagini smarginate, si scelga l'impostazione del
foglio più conveniente, allo scopo di ridurre il più possibile i tempi di
tiratura e di ridurre il più possibile gli scarti di carta. Il foglio
subirà la girata in macchina.
Si noti che poiché la macchina con cui si stampa questo foglio è convertibile,
e effettuando la girata in macchina, il foglio verrà
girato scambiando il lato pinza (girata "in 12"), e
quindi il lato pinza diventerà contropinza e viceversa.
Sarà quindi necessario tenere conto dello spazio per il bianco pinza anche
sul lato di contropinza.
Il formato finito della pagina è l'A4, ossia 21 x 29,7, con il dorso
parallelo al lato lungo della pagina (è un formato a libro):
Le dimensioni della doppia pagina misurano 42 x 29,7:
I formati carta delle serie "elefante" e "protocollo"
utilizzabili su una macchina di formato massimo 102 x 72 sono:
- 88 x 64 ("protocollo")
- 100 x 70 ("elefante")
Si scrivano i 4 schemi di calcolo, e si eseguano le divisioni e si
calcolino i resti:
|
88 |
x |
64 |
|
|
|
29,7 |
x |
42 |
|
|
|
2 |
|
1 |
-->
|
2 x 1 doppie pagine, ossia 2 doppie pagine, ossia 4 pagine,
ossia se consideriamo bianca e volta, abbiamo un VIII |
| R: |
28,6 |
|
22 |
|
|
nella prima colonna è 88 : 29,7 = 2 con il resto di 28,6;
nella seconda colonna è 64 : 42 = 1 con il resto di 22.
|
88 |
x |
64 |
|
|
|
42 |
x |
29,7 |
|
|
|
2 |
|
2 |
--> |
2 x 2 doppie pagine, ossia 4 doppie pagine, ossia 8 pagine,
ossia se consideriamo bianca e volta, abbiamo un XVI |
| R: |
4 |
|
4,6 |
|
|
nella prima colonna è 88 : 42 = 2 con il resto di 4;
nella seconda colonna è 64 : 29,7 = 2 con il resto di 4,6.
|
100 |
x |
70 |
|
|
|
29,7 |
x |
42 |
|
|
|
3 |
|
1 |
--> |
3 x 1 doppie pagine, ossia 3 doppie pagine, ossia 6 pagine,
ossia se consideriamo bianca e volta, abbiamo un XII (che è una
segnatura irregolare) |
| R: |
10,9 |
|
28 |
|
|
nella prima colonna è 100 : 29,7 = 3 con il resto di 10,9;
nella seconda colonna è 70 : 42 = 1 con il resto di 28.
|
100 |
x |
70 |
|
|
|
42 |
x |
29,7 |
|
|
|
2 |
|
2 |
--> |
2 x 2 doppie pagine, ossia 4 doppie pagine, ossia 8 pagine,
ossia se consideriamo bianca e volta, abbiamo un XVI |
| R: |
16 |
|
10,6 |
|
|
nella prima colonna è 100 : 42 = 2 con il resto di 16;
nella seconda colonna è 70 : 29 = 2 con il resto di 10,6.
È evidente che risultano più convenienti il secondo e
il quarto schema, poiché ci stanno più pagine sul
foglio (16, anziché 12 o 8), ma il secondo risulterebbe più conveniente
rispetto al quarto perché utilizza un formato del foglio più piccolo (88
x 64 anziché 100 x 70).
|
88 |
x |
64 |
|
42 |
x |
29,7 |
|
2 |
|
2
|
| R: |
4
|
|
4,6 |
Per capire se possiamo effettivamente utilizzare questa impostazione
dobbiamo però analizzare i resti, e vedere se ci permettono di
distribuire i rifili correttamente.

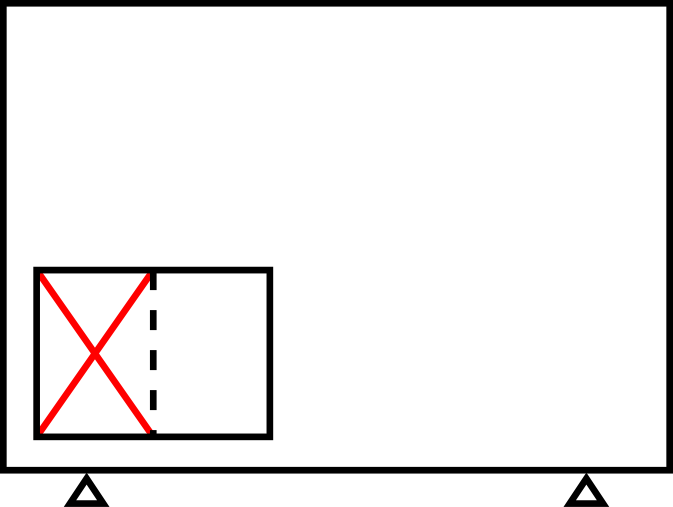

Per fare ciò cominciamo con il disegnare lo schema dell'impostazione in
XVI, ricordandoci che in questo caso, a causa della girata "in 12", il
rifilo di pinza e di contropinza risulteranno uguali
Lungo il lato corto del foglio (quello che misura 64 cm) dobbiamo
distribuire 6 cm di rifili.
Poiché sono presenti immagini smarginate dovremo
mettere i rifili sia sul lato pinza sia sul lato di contropinza
e di almeno 1,5 cm per tenere conto del bianco pinza.
È possibile mettere i rifili di pinza e contropinza da 1,5 cm, e al
centro del lato corto, in orizzontale, possiamo mettere un doppio taglio
(che viene dal rifilo trilaterale fatto in corrispondenza della piega) da
2 x 0,8 = 1,6 cm.
Sommando tutti i rifili abbiamo infatti: 1,5 + 1,6 + 1,5 = 4,6 cm che è
proprio il resto che abbiamo nello schema di calcolo.
(Oppure possiamo mettere al centro del lato corto, in orizzontale, il
doppio taglio da 2 x 0,5 = 1 cm, e ciò che avanza distribuirlo in modo
uguale in pinza e contropinza: 1,8 cm. Sommando tutti i rifili abbiamo:
1,8 + 1 + 1,8 = 4,6 cm che va altrettanto bene).
Lungo il lato lungo del foglio (quello che misura 88 cm) dobbiamo
distribuire 4 cm di rifili, sempre ricordando che il rifilo "normale" è
di almeno 0,5 cm, e che è bene evitare, se possibile, di avere rifili
superiori a 2 cm, per evitare di dovere eseguire dei rifili preliminari.
Possiamo ad esempio mettere due rifili da 1,5 cm a destra e sinistra, e
il rifilo dato dal doppio taglio centrale da 2 x 0,5 = 1 cm. La somma di
tutti i rifili sarà 1,5 + 1 + 1,5 = 4 cm che è proprio il resto che
abbiamo nello schema di calcolo.
Impostazione del foglio di stampa con più di una segnatura per foglio
Quando lo spessore della carta è elevato può risultare critico piegare
il foglio troppe volte. Per questo può risultare utile disporre sul
foglio di stampa più di una segnatura.
Ad esempio se su un foglio di stampa fosse possibile collocare 32
pagine, si potrebbe impostare un'unica segnatura in XXXII. Il XXXII però
richiede 4 pieghe incrociate. Ma, se la carta avesse uno spessore troppo
elevato, e quindi risultasse difficile effettuare quattro pieghe
incrociate, sarebbe comunque possibile separare prima il foglio in due,
mediante l'operazione di spartitura (o "spacco"),
ottenendo così due segnature in XVI, e poi piegare le due segnature ognuna
per conto suo.
Il foglio di stampa del nostro esempio, sul quale sono disposte 32
pagine, ma su due segnature in XVI, avrebbe il seguente schema:

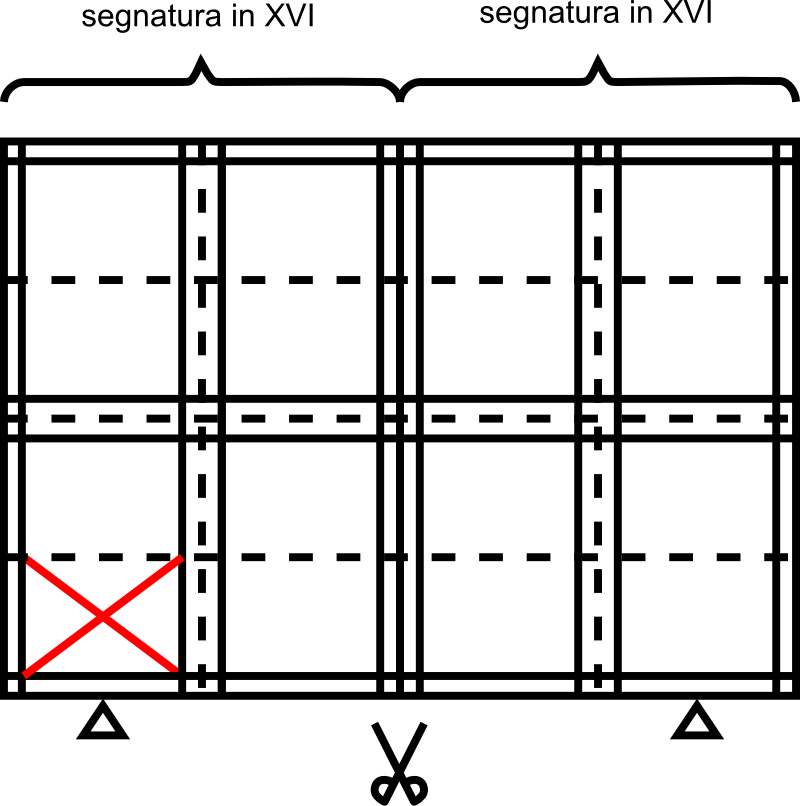

Impostazione del foglio di stampa in doppio XVI. Le pagine sono
XXXII, dopo la stampa, ma prima della piega, deve essere effettuata
l'operazione di spartitura, o spacco.
Un'impostazione di questo tipo viene a volte indicata come impostazione
"in doppio", o come "doppio
sedicesimo".
Sono possibili anche impostazioni "quadruple", quando vengono disposte
sul foglio di stampa quattro segnature.
Numero massimo di pieghe incrociate sopportate dalla carta in base
alla grammatura
Anche se ogni carta ha una sua propria capacità di sopportare le pieghe,
e quindi sarebbe opportuno fare delle specifiche prove, può risultare
utile, come riferimento di massima, lo schema che segue.
La seguente tabella vuole contenere dei dati solamente indicativi.
Diversi tipi di carta sopportano le pieghe in modo diverso
| grammatura |
numero massimo di pieghe incrociate sopportate |
segnatura regolare corrispondente |
| fino a 90 g/m2 |
4 |
trentaduesimo |
| fino a 110 g/m2 |
3 |
sedicesimo |
| fino a 130 g/m2 |
2 |
ottavo |
| oltre 130 g/m2 |
1 |
quartino |
Impostazione del foglio di stampa con la segnatura ripetuta
Quando si deve realizzare uno stampato costituito da una sola segnatura
(come ad esempio un opuscolo) e il formato della macchina permette di
disporre il doppio delle pagine presenti sulla segnatura, si possono
mettere sullo stesso foglio macchina due segnature uguali. L'impostazione
sarebbe in doppia segnatura ripetuta.

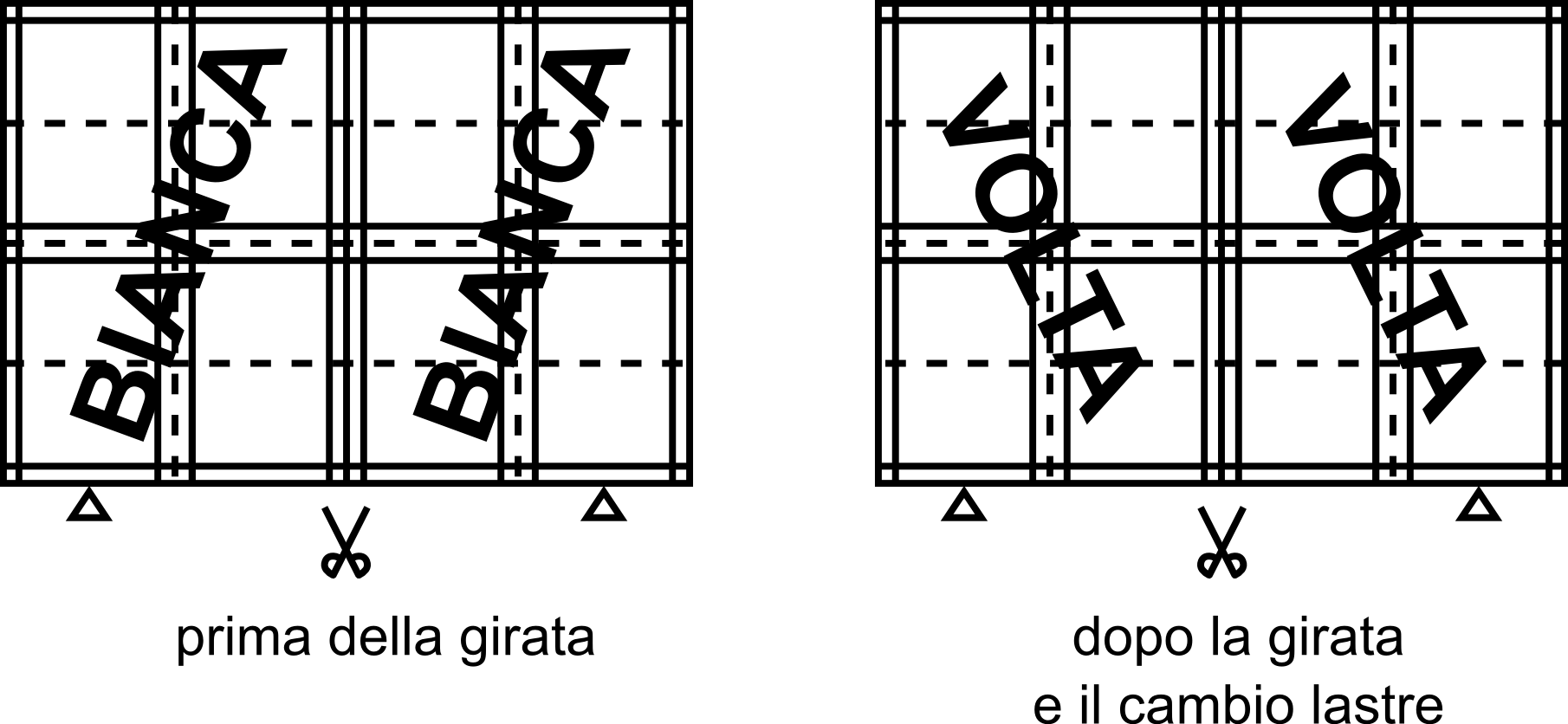

In figura una segnatura in XVI in doppio ripetuto, ossia sul foglio
macchina è stampato due volte lo stesso soggetto. Le lastre riportano le
8 pagine ripetute due volte.
Il vantaggio è evidente: stampando sullo stesso foglio due segnature
uguali si dimezza il tempo di stampa.
Impostazione in bianca e volta assieme (o in bianca e volta sulla
medesima)
Se però la macchina da stampa non è convertibile, risulta spesso
vantaggioso utilizzare un tipo di impostazione particolare, la cosiddetta
impostazione in bianca e volta assieme.

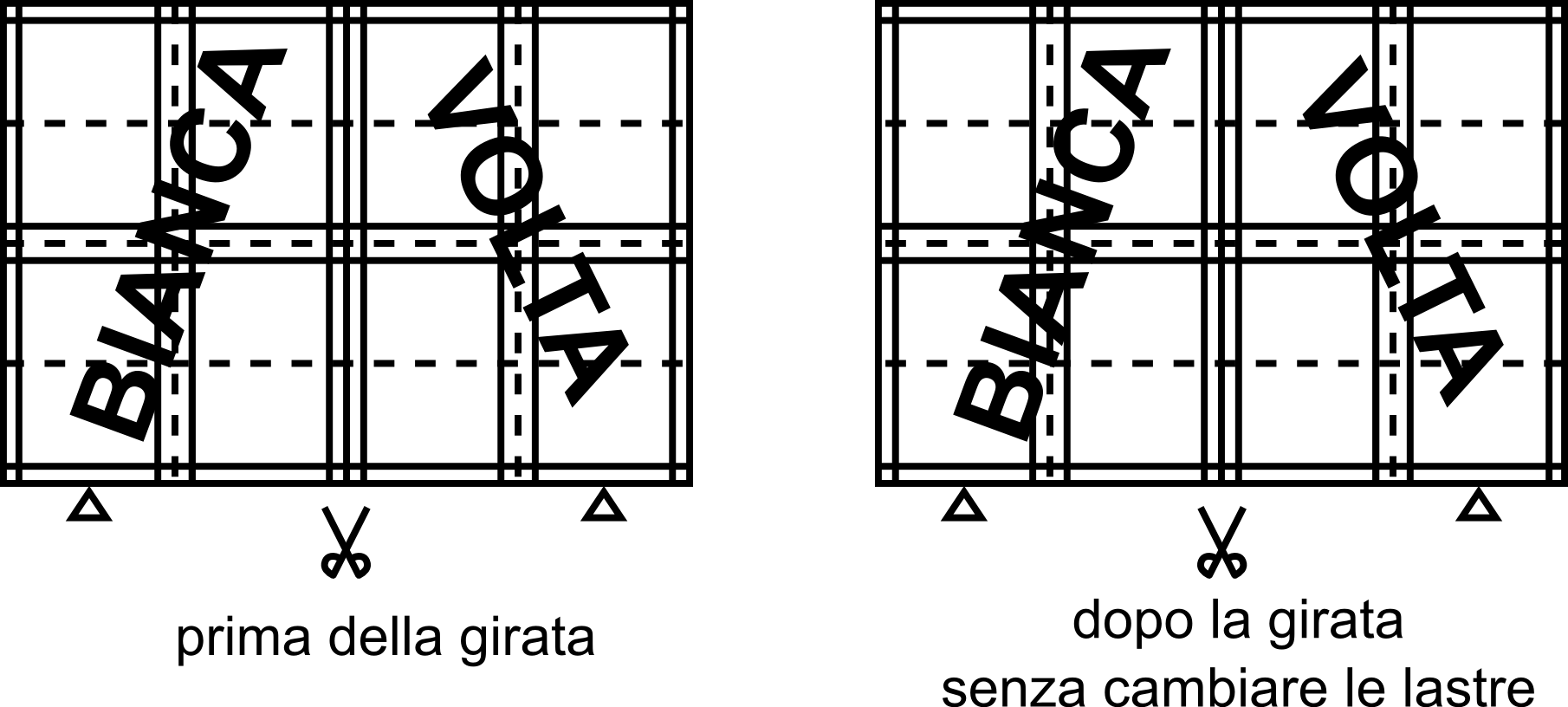

In figura una segnatura in XVI impostata in bianca e volta assieme,
ossia il foglio macchina è stampato lo stesso soggetto su entrambi i
lati, con a destra la bianca e a sinistra la volta (o viceversa). Dopo
la stampa, effettuata la spartitura, si otterranno due segnature uguali.
È questa un impostazione che risulta particolarmente vantaggiosa quando
si hanno le seguenti condizioni:
- si ha a che fare con una macchina non convertibile;
- si deve realizzare uno stampato costituito da una sola segnatura (come
ad esempio un opuscolo);
- il formato della macchina permette di fare stare il doppio delle
pagine presenti sulla segnatura;
In questo caso è possibile impostare, sulla stessa lastra (o sulle stesse
lastre se la stampa è a più colori), sia la bianca, sai la volta del
foglio.
Dopo avere stampato il primo lato dei fogli, la pila di fogli dovrà
essere girata fuori macchina e collocata nel mettifoglio, senza
cambiare le lastre, e stampata sull'altro lato.
Ogni foglio passerà quindi in macchina due volte, dopo essere stato girato,
e il foglio risulterà stampato su entrambi i lati.
Con l'operazione di spartitura verranno separate le due
segnature uguali, ma una girata rispetto all'altra.
Questo permette di risparmiare:
- sul numero di lastre;
- sul tempo di avviamento.
Non permette tuttavia di risparmiare:
- sul quantitativo di carta, che rimane lo stesso;
- sul tempo di tiratura, che rimane lo stesso
Oltre che per le segnature propriamente dette l'impostazione in bianca e
volta assieme trova spesso vantaggiosa applicazione per la stampa delle
copertine, quando sono stampate sia in bianca sia in volta (ad esempio nella
stampa delle copertine delle riviste)
avanti alla pagina seguente
>>
:: Torna all'indice ::
Livio Colombo
Alcuni diritti riservati:
Quest'opera è distribuita con Licenza Creative
Commons Attribuzione
- Non commerciale - Non opere derivate 3.0 Italia.
