Procedimento per l'impostazione del foglio di stampa per la stampa lito-offset a foglio

Impostazione del foglio di stampa contenente le copertine dello stampato

• brossura cucita o fresata;
• allestimento a punto metallico.

Copertina di uno stampato allestito in brossura

Calcolo dello spessore del dorso

Non vi sono differenze per l'impostazione del foglio di stampa delle copertine tra il caso della brossura cucita e di quella fresata.

Un aspetto da tenere conto per lo studio dell'impostazione del foglio è che la copertina comprende un dorso, e che questo ha un certo spessore che deve essere calcolato.

Lo spessore del dorso dipende ovviamente:

• dal numero di pagine:
• dallo spessore della carta

Lo spessore della carta non è in genere immediatamente indicato, ma sarà abbastanza agevole calcolarlo.

Della carta che viene utilizzata per lo stampato, si conoscono, in genere:

• la grammatura, ossia il peso espresso in grammi, di un foglio dalla superficie di 1 m². Pertanto l'unità di misura della grammatura è g/m².
• la mano (o resa di spessore), ossia il rapporto tra lo spessore, indicato in µm e la grammatura. Pertanto l'unità di misura della mano è µm / (g/m²). Spesso la si omette, dandola per sottintesa.

Poiché è:

Se indichiamo con:

• M la mano
• G la grammatura
• s lo spessore della carta

poiché per definizione di mano è:

• M = s / G

sarà, semplicemente:

• s = G · M

Quindi per conoscere lo spessore della carta (quindi lo spessore di un foglio, o di un foglietto) sarà necessario conoscere la grammatura e la mano della carta. Ma attenzione alle unità di misura, perché in genere lo spessore ci fa comodo averlo non in µm, ma in mm (o in cm, se vogliamo lo spessore di tanti fogli).

Quindi possiamo scrivere che:

• s[mm] = G ·M / 1˙000

ossia lo spessore (in millimetri) è dato dal prodotto della mano, espressa convenzionalmente in µm / (g/m²), con la grammatura, espressa convenzionalmente g/m².

Per avere un idea della grammatura ci può fare comodo sapere che la normale carta per fotocopie è in genere tra 70 e gli 80 g/m².

Si parla di carta fino a circa 250 g/m². Oltre a questo valore si parla di cartoncino.

La mano è tanto più alta quanto la carta ha un peso specifico basso, quindi tanto più la carta è porosa. Una carta con mano elevata viene detta anche carta "spessorata".

Esistono moltissimi tipi di carta, ma si può fare una prima, grossolana, classificazione, in:

• Carta usomano, che non subisce trattamenti particolari dopo la fabbricazione del foglio, è una carta abbastanza porosa, che contiene parecchia aria, e ha pertanto una mano abbastanza elevata (circa 1,5);
• Carta patinata, alla quale è aggiunta, dopo la formatura del foglio, appunto la patina, sostanza che ne diminuisce la porosità e la rende più compatta, è una carta invece con una mano più bassa (da 1 a 1,3).

Quindi se, ad esempio, abbiamo un foglio di carta per fotocopie, che è una carta usomano, con grammatura 70 g/m² e mano circa 1,4, abbiamo che lo spessore di 1 foglio sarà:

• s_foglio = (G · M) / 1˙000 = (70 · 1,4) /1˙000 = 0,098 mm ≈ 0,1mm, ossia circa 1/10 di mm

Se abbiamo una risma di 500 fogli di quella stessa carta, essa avrà uno spessore di

• s_risma [mm] = s_foglio ·n_fogli = s_foglio ·500 = 50 mm

In generale, se abbiamo un libro di un certo numero di pagine n_pag, poiché ogni foglietto (che ha lo stesso spessore di un foglio) ha 2 pagine, lo spessore del suo dorso sarà:

• s_dorso [mm]= (G · M · n_pag ) / 2˙000

Si dovrà fare attenzione alle unità di misura, e avere alcuni accorgimenti che verranno meglio spiegati negli esempi che seguono.

Si tenga poi presente che la copertina potrebbe essere stampata solo in bianca (tipicamente la copertina dei libri), oppure in bianca e volta (tipicamente la copertina degli stampati paralibrari, come le riviste).

Come per le pagine interne inoltre, anche la copertina potrà avere dei grafismi smarginati (in genere è proprio così) o meno.

La procedura per l'impostazione del foglio di stampa per le copertine ha alcune similitudini a quella per l'impostazione del foglio d stampa per le segnature.

• Si consideri il formato finito della pagina:

• Si considerino le dimensioni della copertina stesa:

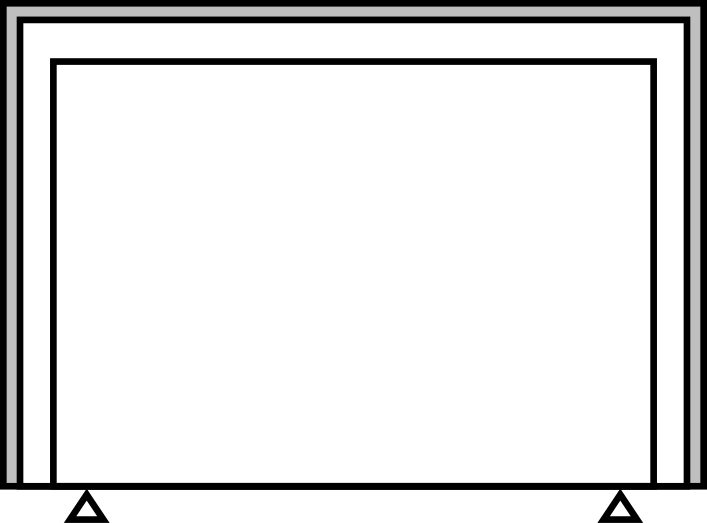

• Si consideri il formato massimo della macchina da stampa, e si considerino tra le due serie elefante e protocollo, i due formati più grandi utilizzabili

• Si consideri che, su questi due formati le copertine potrebbero essere disposte in due direzioni diverse:

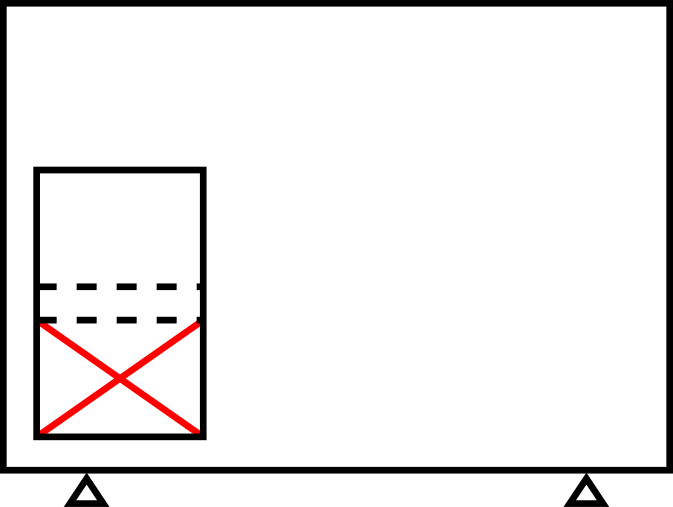

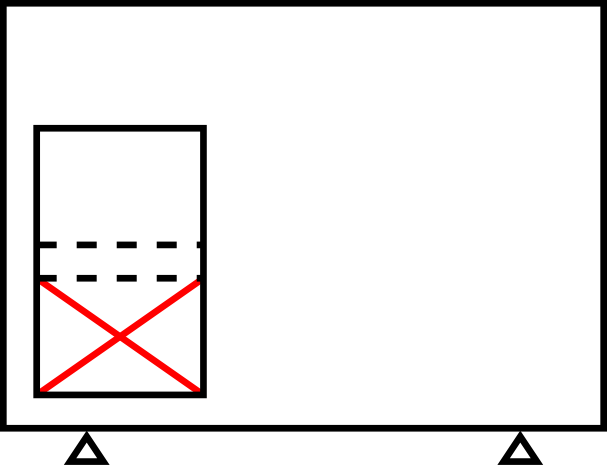

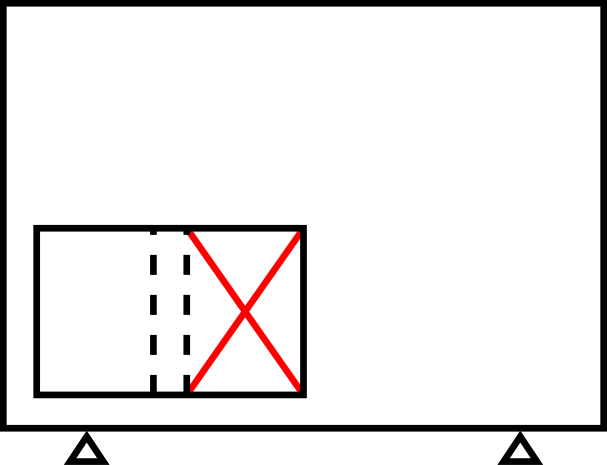

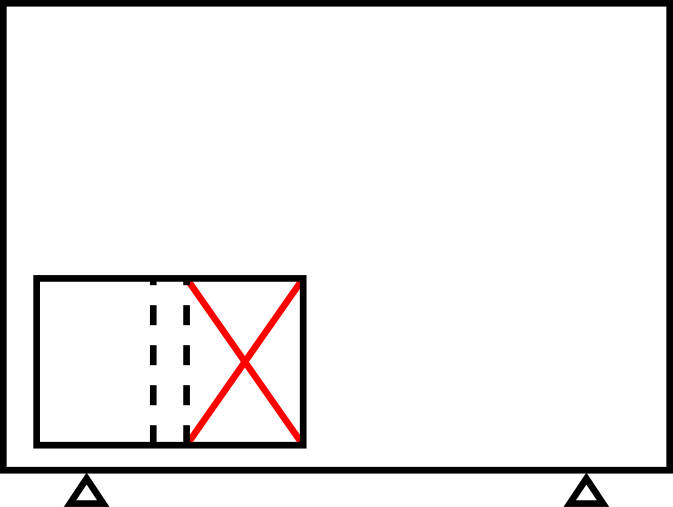

• Si scrivano i seguenti 4 schemi di calcolo:

Esempio 1

Prendiamo come primo esempio un libro di 400 pagine,  il cui formato finito della pagina è 21 x 29 cm, con il dorso parallelo al lato lungo della pagina (è un formato a libro): la cui copertina deve venire stampata in sola bianca, con grafismi smarginati, avendo a disposizione una macchina da stampa lito-offset a foglio di formato 72 x 52 cm. Il libro è stampato su carta patinata con mano 1,2 e grammatura di 130 g/m²

• Si calcoli lo spessore del dorso:

• arrotondiamo al mm (ossia al decimo di cm), in quanto non ha senso avere delle misure per la piega più precise del mm, sempre per eccesso: sarà così possibile tenere conto anche dell'eccesso di spessore dovuto alla colla e all'eventuale filo refe (se è una brossura cucita).
• trasformiamolo in cm (abbiamo tutte le dimensioni del foglio in cm);

Quindi, in questo caso:

31,2 mm,  arrotondati al mm per eccesso a 32 mm = 3,2 cm

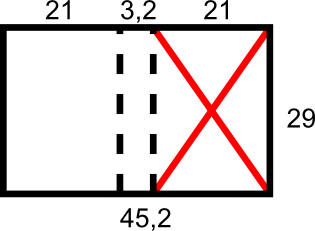

Le dimensioni della copertina stesa saranno quindi:

• 64 x 44 ("mezzo protocollo")
• 70 x 50 ("mezzo elefante")

Si scrivano i 4 schemi di calcolo, e si eseguano le divisioni e si calcolino i resti:

È evidente che risulta più conveniente il terzo schema, poiché ci stanno più copertine sul foglio (2, anziché 1),

Per capire se possiamo effettivamente utilizzare questa impostazione dobbiamo però analizzare i resti, e vedere se ci permettono di distribuire i rifili correttamente.

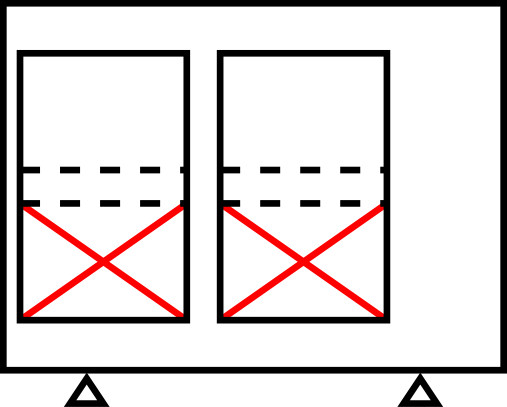

Per fare ciò cominciamo con il disegnare lo schema dell'impostazione del foglio:

Lungo il lato corto del foglio (quello che misura 50 cm) dobbiamo distribuire 4,8 cm di rifili.

Poiché sono presenti immagini smarginate dovremo mettere il rifilo sul lato pinza di almeno 1,5 cm per tenere conto del bianco pinza.

Ricordiamo che se un rifilo supera - indicativamente - i 2 cm, esso non può essere tagliato dalla taglierina trilaterale, e dovrà quindi essere tagliato preliminarmente. In questo caso dvrà esserlo.

Lungo il lato lungo del foglio (quello che misura 70 cm) dobbiamo distribuire 12 cm di rifili. Sempre ricordando che il rifilo "normale" è di almeno 0,5 cm, e  che la copertina dovrà essere rifilata insieme al blocco delle segnature, possiamo, ad esempio mettere 0,5 cm a destra, 1 cm in mezzo, e 10,5 cm a sinistra: in questo modo sarà necessario fare un solo rifilo preliminare. Sommando tutti i rifili abbiamo infatti: 0,5 +1 + 9,5 = 12 cm che è proprio il resto che abbiamo nello schema di calcolo.

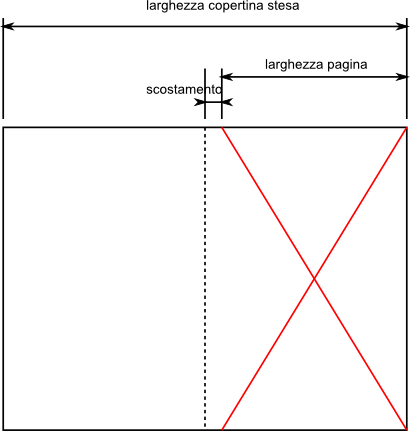

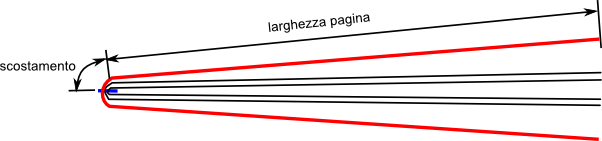

•  larghezza della copertina stesa = 2·(larghezza pagina + larghezza scostamento)
